Ống mềm nối đầu phun Sprinkler

Ống mềm nối đầu phun sprinkler thương hiệu Daejin được xem là một giải pháp đột phá trong lĩnh vực PCCC, chúng giúp giải quyết nhiều vấn đề mà các ống cứng hay gặp phải như cách lắp đặt, thời gian thi công đặc biệt là chi phí. Để hiểu rõ về ống mềm nối đầu phun chữa cháy sprinkler, mời các bạn cùng Van nước Âu Việt theo dõi ở bài viết dưới đây nhé!

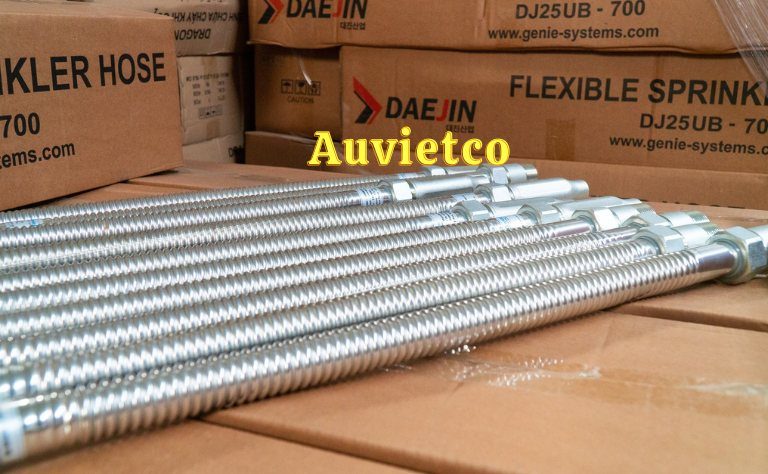

Đôi nét về ống mềm nối đầu phun sprinkler

Ống mềm nối đầu phun sprinkler hay còn gọi là ống mềm kết nối đầu phun sprinkler, ống mềm nối đầu phun chữa cháy, dây ống mềm nối cho đầu phun chữa cháy sprinkler…Đây là thiết bị được dùng để kết nối đường ống cứu hỏa với đầu phun Sprinkler để khi có sự cố xảy ra, chúng sẽ cung cấp nước cho đầu phun hoạt động để dập tắt đám cháy và ngăn ngừa hỏa hoạn xảy ra.

Ống mềm kết nối đầu phun sprinkler có đầu vào ren ngoài nối với đường ống cấp nước chính DN25 (1”) và đầu ra ren trong là DN15 (½”) hay DN20 (¾”) nối với đầu phun sprinkler. Sản phẩm này đa dạng mẫu mã từ Unbraided Type (không bọc lớp đan bằng Inox ở ngoài) hay Braided Type (có lớp bọc đan bằng Inox STS304 ở ngoài), đa dạng kích cỡ từ 500mm, 700mm, 1000mm, 1200mm, 1500mm, 1800mm, 2000mm, 2500mm…

Ống mềm nối đầu phun chữa cháy Daejin được sản xuất và đạt các tiêu chuẩn UL, UM, LPCB, KFI, MSA ISO 9001:2008, MSA ISO 9001-2004 hay ABS. Dòng sản phẩm này được Van nước Âu Việt nhập khẩu trực tiếp từ thương hiệu Daejin- Hàn Quốc. Hàng sẵn số lượng lớn tại các kho Hà Nội, Đà Nẵng và TP Hồ Chí Minh, cung cấp đầy đủ CO, CQ, Packing List kèm theo. Bảo hành chính hãng từ 12 tháng, cam kết giá cạnh tranh nhất thị trường hiện nay.

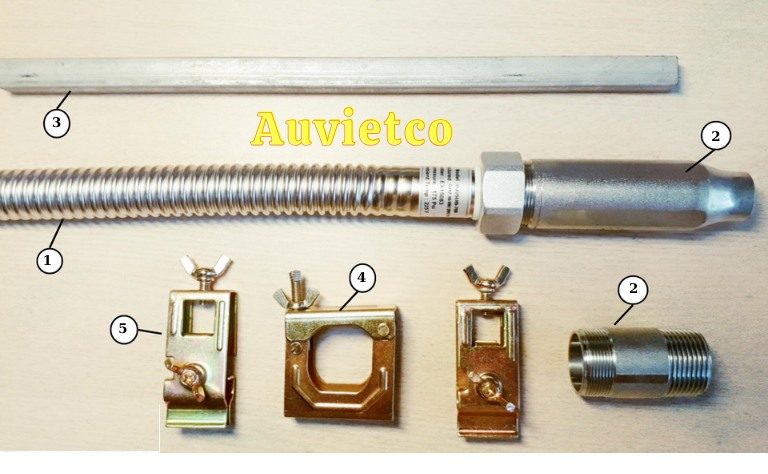

Cấu tạo ống mềm nối đầu phun sprinkler

Ống mềm kết nối đầu phun sprinkler được cấu tạo từ các bộ phận chính như:

• Ống mềm làm bằng thép không gỉ (có hay không có lớp bọc bằng inox). Đây là bộ phận chính mang đến sự linh hoạt, độ bền của sản phẩm2
• Đầu nối bao gồm nối đầu vào và nối đầu ra. Nối đầu vào với đường nước chính DN25(1”) còn nối đầu ra nối với đầu phun kích cỡ DN15 hay DN20. Bộ phận này được chế tạo từ thép HR nên có độ cứng cao và không bị oxy hóa
• Thanh ngang làm bằng thép được dùng để giằng ống với xương trần.
• Kẹp giữa được chế tạo từ thép SPCC, chúng được sử dụng để cố định đầu rối với đầu phun nước chữa cháy sprinkler.
• Hai kẹp 2 bên được chế tạo từ thép SPCC, bộ phận này được dùng để kẹp xương trần và thanh ngang.

Thông số kỹ thuật chung ống mềm nối đầu phun chữa cháy

• Hãng sản xuất: Daejin
• Xuất xứ: Hàn Quốc
• Model: DJ25UB 500, DJ25Ub700, DJ25UB1000, DJ25UB1200, DJ25UB1500, DJ25UB1800…
• Chiều dài L: 500mm, 700mm, 1000mm, 1200mm, 1500mm, 1800mm…
• Vật liệu: Inox
• Loại sản phẩm: Có hoặc không có lớp phủ thép không gỉ
• Đầu ren: 1 đầu ren 1/2 inh (DN15) kết nối với đầu phun sprinkler, và 1 đầu ren 1 inch (DN25) Kết nối với ống thép.
• Phụ kiện: Kẹp ngắn (2 cái), kẹp dài (1 cái) và 1 thanh thép hộp
• Áp suất làm việc: 14kgf/cm²
• Áp suất thử thủy lực: 21kgf/cm²
• Nhiệt độ làm việc: Max 225 độ F
• Tiêu chuẩn: FM, UL, LPCB, ABS, MSA…
• Hồ sơ chất lượng: CO/CQ, Packing list
• Bảo hành chính hãng 12 tháng
• Tình trạng hàng: Luôn có sẵn số lượng lớn

Ưu điểm nổi bật của ống mềm nối đầu phun sprinkler

Không phải ngẫu nhiên, nhiều doanh nghiệp, đơn vị lại lựa chọn Ống mềm nối đầu phun sprinkler là sản phẩm hỗ trợ đắc lực cho công tác phòng cháy, chữa cháy của mình. Sở hữu những ưu điểm nổi bật dưới đây, sản phẩm đã “ghi điểm” được trong mắt nhiều khách hàng khó tính nhất:

•  Các bộ phận của ống được liên kết sẵn nên rất thuận lợi khi thi công lắp đặt thiết bị, hệ thống đầu phun chữa cháy. Nhân viên thi công sẽ không cần mất thời gian để liên kết các ống nối với đầu nối cùng các bộ phận khác như một số loại ống thông thường. Điều này giúp tiết kiệm thời gian và công sức thi công, đồng thời hạn chế các sai sót trong quá trình lắp đặt sản phẩm nhằm đảm bảo an toàn tối đa.
• Ống mềm nối đầu phun sprinkler dễ dàng thay đổi vị trí lắp đặt trong quá trình thi công cũng như duy tu bảo dưỡng hệ thống nhờ vào thiết kế các đầu ren. Bạn có thể tháo lắp dễ dàng chỉ với những thao tác hết sức đơn giản. Không những thế, ống có thể uốn cong nhờ độ dẻo của chất liệu và thiết kế ống xoắn thép không gỉ tạo thuận lợi cho việc lắp đặt theo ý muốn của người sử dụng.
• Các bộ phận được chế tạo kín và khit với nhau nhằm đảm bảo sự hoạt động ổn định và không xảy ra bất cứ lỗi hay hư hỏng nào trong suốt thời gian làm việc. Nhờ vào cấu tạo này, sản phẩm có độ an toàn cao hơn so với các dòng sản phẩm cùng loại có mặt trên thị trường và giúp đảm bảo an toàn cho bạn tốt hơn.
• Nếu ống mềm giúp bạn dễ dàng thay đổi hình dạng để thuận tiện cho công việc chữa cháy, dập lửa thì bạn cũng có thể thay thế ống kẽm (ống cứng) để tiếp cận những vị trí xa, cố định đầu ống. Đồng thời, cách này cũng sẽ giúp bạn đảm bảo lợi ích kinh tế và chi phí thích hợp.
• Sản phẩm đạt chất lượng cao đã được chứng nhận theo tiêu chuẩn châu Âu, Hàn Quốc và được Việt Nam thẩm định. Sản phẩm đã đạt được các chứng chỉ: UL/ULc/FM/NFPA/ANAB/CE chứng minh được độ an toàn với môi trường, an toàn và hoạt động tốt cho người sử dụng. Trong đó, sản phẩm đã vượt xa yêu cầu thử nghiệm KFI để được sản xuất và đến tay người tiêu dùng.
• Chất liệu thép không gỉ giúp tăng tuổi thọ của sản phẩm đồng thời thời mang đến vẻ đẹp sang trọng hơn cho không gian.
• Kích thước nhỏ gọn, đa dạng nhiều lựa chọn, dễ dàng vận chuyển, tháo lắp khi có nhu cầu.

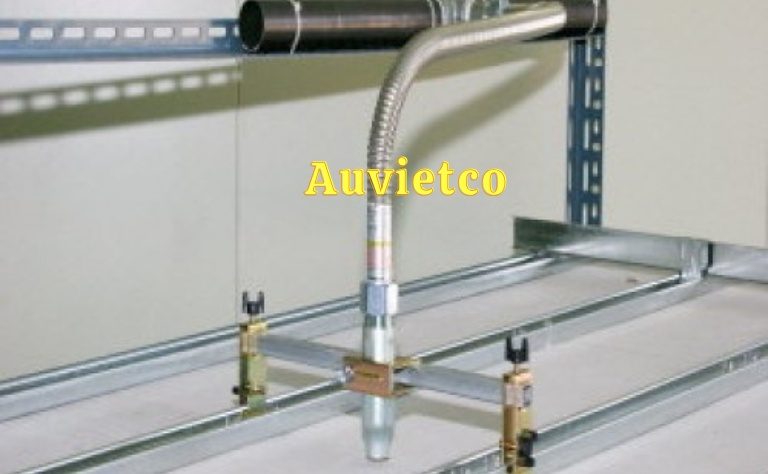

Ứng dụng thực tế ống mềm nối đầu phun sprinkler trong hệ thống PCCC

Ống mềm nối đầu phun chữa cháy được sử dụng rộng rãi từ trong công nghiệp cho đến dân dụng, tiêu biểu như:

• Trong các tòa nhà cao tầng, khu chung cư
• Trong các trung tâm thương mại, nhà hàng, khách sạn, rạp chiếu phim, trường học, bệnh viện.
• Trong các nhà máy xí nghiệp, khu công nghiệp, khu chế xuất
• Trong các nhà kho, cửa hàng, showroom, garage…

Những lưu ý khi lựa chọn, lắp đặt ống mềm kết nối đầu phun sprinkler

Ống mềm nối đầu phun sprinkler thương hiệu Daejin là sản phẩm được lắp đặt trong các hệ thống PCCC ở các tòa nhà cao tầng, khu chung cư, nhà máy xí nghiệp, khu công nghiệp, khu chế xuất…Nhằm đảm bảo độ an toàn cho người cũng như tài sản khi xảy ra chất nổ. Để đảm bảo chất lượng và an toàn khi chọn ống mềm cần lưu ý một số điểm như:

Áp lực ống

Đối với các hệ thống PCCC, người thiết kế luôn cân nhắc đến yếu tố áp lực nước từ đầu phun sprinkler theo tiêu chuẩn hiện hành tại Việt Nam và theo yêu cầu của chủ đầu tư.

Nên khi lựa chọn ống mềm kết nối đầu phun chữa cháy cần lựa chọn loại ống có áp lực phù hợp với thiết kế như 175 psi, 200 psi hay 300 psi… để đảm bảo lưu lượng nước trên 1 đầu phu khi hoạt động thực tế.

Chiều dài ống

Tùy theo độ cao và thiết kế của khung xương trần treo để lựa chọn loại ống có chiều dài phù hợp. Theo tiêu chuẩn UL và FM chiều dài tiêu chuẩn của ống mềm nối đầu phun sprinkler là 700mm, 1000mm, 1200mm, 1500m hay 1800mm.

Người dùng nên cân nhắc lựa chọn chiều dài trong phạm vi này mà vẫn đáp ứng đúng thiết kế. Bởi nếu ống quá ngắn sẽ không đưa đầu phun vào đúng vị trí yêu cầu, còn ống quá dài sẽ gây lãng phí lại còn mất tính thẩm mỹ.

Góc uốn, số lần uốn cong

Ống mềm kết nối đầu phun được thiết kế linh hoạt để giúp người dùng dễ dàng uốn cong vào vị trí mong muốn. Tuy nhiên việc uốn cong cần tuân thủ theo quy định của UL hay FM nhằm đảm bảo đúng quy chuẩn kỹ thuật.

Mỗi tiêu chuẩn khác nhau sẽ có sự khác nhau, cụ thể như cả UL và FM đều quy định về góc uốn cong tối đa của ống mềm nối đầu phun là 90 độ, tuy nhiên số lần uốn cong là khác nhau. Cụ thể như đối với ống mềm kết nối đầu phun sprinkler dài 70mm áp lực 200 psi thì FM chỉ cho phép uống cong 1 lần còn UL cho phép uốn cong đến 2 lần.

Khi sử dụng ống mềm nên tránh uốn cong ống có quá so với thông số quy định, bởi chúng làm ống mềm không đảm bảo khả năng chịu áp lực, giảm tuổi thọ của sản phẩm cũng như tăng nguy cơ vỡ, rò rỉ do áp suất thay đổi đột ngột khi đầu phun sprinkler được kích hoạt.

Kích cỡ đầu vào và đầu ra

Ống mềm có đầu vào và đầu ra, đầu vào để kết nối với đường ông cấp nước, còn đầu ra kết nối với đầu phun sprinkler.

Đầu vào và đầu ra của ống mềm nối đầu phun đóng vai trò quan trọng trong việc tính toán áp suất cũng như lưu lượng nước thoát ra từ đầu phun sprinkler. Đồng thời lưu ý kích cỡ đầu vào và đầu ra còn giúp quá trình lắp đặt ống mềm nhanh chóng, đơn giản, tránh lãng phí.

Hiện nay có 2 kích cỡ đầu phun thông dụng là DN15 (½”) và DN20 (¾”). Khi mua ống mềm kết nối đầu phun khách hàng nên nhớ kích cỡ đầu phun để chọn loại ống mềm có đầu ra và các phụ kiện kết nối phù hợp để tránh những phiền phức và lãng phí không đáng có.

Trên đây là 2 loại đầu phun sprinkler phổ biến, ngoài ra vẫn còn các loại đầu phun đặt biệt có các kích cỡ như 3/8”, 1” hay 1 ¼”…Tùy vào nhu cầu của hệ thống mà khách hàng có thể đặt loại ống mềm nối đầu phun phù hợp.

Phụ kiện đi kèm

Mỗi ống mềm kết nối đầu phun đều có các phụ kiện đi kèm để kết nối với ống cấp nước, trần và đầu sprinkler. Việc lựa chọn loại ống có phụ kiện phù hợp sẽ giúp nhà thầu tiết kiệm được thời gian cũng như chi phí.

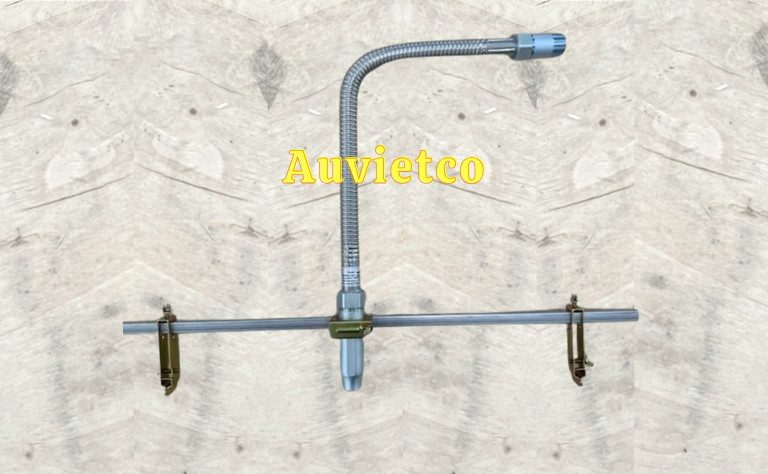

Hướng dẫn lắp đặt dây ống mềm nối nối đầu phun chữa cháy sprinkler

Quá trình lắp đặt ống mềm nối đầu phun sprinkler chỉ cần thực hiện theo 4 bước đơn giản sau:

• Bước 1: Gắn đai kẹp cuối vào cấu trúc giàn treo và kiểm tra lại xem đai kẹp cuối đã được lắp đúng chưa.
• Bước 2: Sau khi lắp đặt thanh treo qua lỗ của đai kẹp cuối thì tiến hành chèn 1 kẹp trung tâm từ hướng đối điện của thanh treo với kẹp cuối đã cố định.
• Bước 3: Gắn đai kẹp cuối còn lại giống như bước 1, sau đó vặn ốc cố định ở trên trên đỉnh của kẹp cuối với momen xoắn 20 đến 25 kgf.
• Bước 4: Đặt côn thu vào trong kẹp trung tâm và kép phần tay gạt hay vặn ống để cố định côn thu (Côn thu nối đầu phun). Đầu còn lại lấy băng tan quấn mấy vòng vào kép ren, sau đó 1 đầu nối vào ống nhánh dẫn nước và đầu còn lại nối vào đai ốc của ống mềm và kết thúc quá trình lắp đặt.

Báo giá ống mềm nối đầu phun sprinkler

Hiện nay Van nước Âu Việt đang cung cấp các loại ống mềm nối đầu phun sprinkler với đầy đủ mẫu mã, chủng loại, kích cỡ. Bảng giá ống mềm nối đầu phun chữa cháy có sự thay đổi theo từng năm, từng quý liên tục. Bạn có thể tin được không chỉ từ 90.000đ là bạn có thể sở hữu ngay một bộ ống mềm nối đầu phun sprinkler nhập khẩu từ Hàn Quốc cùng với phụ kiện kèm theo. Mỗi kích cỡ khác nhau sẽ có giá thành khác nhau, ngoài ra đối với các đơn hàng có khối lượng khác nhau chúng tôi cũng có những chính sách chiết khấu khác nhau. Quý khách hãy liên hệ ngay Hotline 0866 482 688 của chúng tôi để nhận ngay báo giá và bảng giá ống mềm nối đầu phun sprinkler hay các thiết bị chữa cháy mới nhất.

Trên đây là những chia sẻ của Van nước Âu Việt về ống mềm nối đầu phun sprinkler, việc lựa chọn loại ống mềm đầu phun sprinkler phù hợp không những đảm bảo đúng tiêu chuẩn kỹ thuật và sự an toàn, mà còn giúp tối ưu chi phí, tiết kiệm thời gian. Với bài viết này hy vọng khách hàng có thêm những thông tin cần thiết để lựa chọn sản phẩm phù hợp với nhu cầu của hệ thống cũng như kinh phí của đơn vị mình.
