Van điện từ 5/3 là dòng van điện từ dùng cho khí nén được thiết kế với gồm 5 cổng và 3 vị trí. Van thường được sử dụng để kiểm soát các xi lanh khí nén tác động đơn, xi lanh khí nén tác động kép hay các động cơ khí nén…Trong bài viết này chúng tôi sẽ chia sẻ chi tiết về van điện từ 5/3, mời các bạn cùng theo dõi!

Van điện từ 5/3 là gì?

Van điện từ 5/3 hay còn gọi là van 5/3, van điện từ khí nén 5/3, van khí nén 5/3…Đây là dòng van đảo chiều khí nén được thiết kế với 5 cổng và 3 vị trí. Chức năng của 5 cổng này giống dòng 5/2, chúng cũng bao gồm 1 cổng cấp khí, 2 cổng làm việc và 2 cổng xả. Điểm đặc biệt của dòng van này là chi tiết piston được thiết kế đến 3 vị trí làm việc với vị trí dừng giữa và 2 vị trí còn lại là điều khiển xi lanh khí nén đi hết hành trình và về hết hành trình.

Van khí nén 5/3 là dòng van vận hành bằng cơ điện, chúng sử dụng dòng điện với điện áp thông dụng 220V hay 24V để tạo ra từ trường qua đó di chuyển piston bên trong van. Van đóng mở nhanh, chính xác, qua đó giúp kiểm soát dòng khí nén chính xác ổn định. Van 5/3 thường được sử dụng để kiểm soát các loại xi lanh khí nén tác đơn, xi lanh tác động kép hay các động cơ khí nén khác…

Van điện từ khí nén 5/3 được Van nước Âu Việt nhập khẩu từ các thương hiệu van nổi tiếng như Airtac, STNC, SMC, TPC, Festo…Hàng sẵn số lượng lớn tại các kho Hà Nội và TP Hồ Chí Minh, bảo hành chính hãng từ 12 tháng, cam kết giá tốt nhất thị trường hiện.

Cấu tạo van điện từ 5/3

Van điện từ 5/3 được cấu tạo từ 3 bộ phận chính là phần thân van và cuộn coil.

Phần thân van

Thân van có hình dạng bên ngoài là một hộp chữ nhật, trên bề mặt thân van được in các thông số kỹ thuật và ký hiệu đấu nối cổng van để người dùng căn cứ vào đó để lắp đặt cũng như lựa chọn sản phẩm phù hợp.

Thân van 5/3 được chế tạo từ chất liệu hợp kim nhôm nên trong lượng nhẹ và độ bền cao.

Van thiết kế gồm 5 cổng với 1 cổng cấp khí vào, 2 cổng khí làm việc và 2 cổng xả khí và 3 vị trí làm việc lần lượt là trái, phải và chính giữa.

Phần cuộn coil

Đây là bộ phận nhận nguồn điện và tạo ra lực từ để đóng mở van.

Van điện từ 5/3 có 1 hay 2 đầu điện, chúng sử dụng dòng điện với điện áp thông dụng 220V hay 24V để hoạt động,

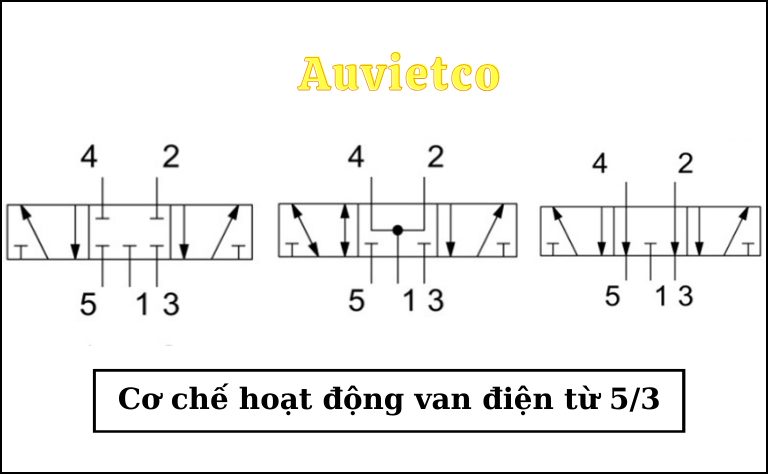

Nguyên lý hoạt động của van điện từ 5/3

Van khí nén điện từ có cơ chế hoạt động tương đối đơn giản.

• Khi ở trạng thái bình thường, chưa cấp nguồn điện lúc này tất cả các cửa van đều đóng và chặn không cho dòng khí nén đi qua.
• Khi được cấp nguồn điện với điện áp phù hợp cho cuộn điện bên trái, lúc này từ trường sinh ra sẽ hút đầu nam châm bên trái của trục và làm mở lỗ trích khí bên trái. Khi đó cửa 1 thông với cửa 4, cửa 2 thông với cửa 5 còn cửa 3 bị chặn. Lúc này dòng khí nén sẽ đi từ cổng 1 qua cổng 4 để kích hoạt thiết bị và đi từ cổng 2 qua cổng 5 để xả khí nén.
• Khi cấp điện cho cuộn coil bên phải, từ trường sinh ra sẽ hút đầu nam châm bên phải của trục van và làm cho trục van di chuyển sang bên trái. Lúc này cửa 1 sẽ thông với cửa 2, cửa 4 thông với cửa 5, còn cửa 3 bị chặn. Khi đó dòng khí sẽ đi từ cổng 1 qua cổng 2 để kích hoạt thiết bị và từ cổng 4 qua cổng 5 để xả khí.

Đặc điểm nổi bật của van khí nén 5/3

• Là dòng van đảo chiều hay chuyển hướng đóng mở cho xi lanh đơn, xi lanh kép hay các động cơ khí nén.
• Kiểm soát chính xác, với việc bổ sung vị trí trung tâm so với dòng 5/2 nên cho phép kiểm soát chính xác hơn dòng lưu chất. Qua đó khiến dòng van này phù hợp với các ứng dụng yêu cầu điều chỉnh chính xác.
• Hiệu quả năng lượng bởi vị trí trung tâm có thể giảm thiểu việc sử dụng năng lượng bằng cách dừng chuyển động của bộ truyền động và tránh tiêu thị không khí không cần thiết.
• Thân van được chế tạo từ các loại vật liệu bền bỉ, tuổi thọ cao nên có thể hoạt động tốt ở đa dạng môi trường.
• Đa dạng mẫu mã, kích cỡ nên đáp ứng nhu cầu của nhiều hệ thống.
• Thiết kế nhỏ gọn, đơn giản nên thuận tiện cho việc vận chuyển và lắp đặt.
• Giá thành van tương đối rẻ so với tài chính của các khách hàng hay doanh nghiệp.

Top 4 thương hiệu van điện từ 5/3 tiêu biểu

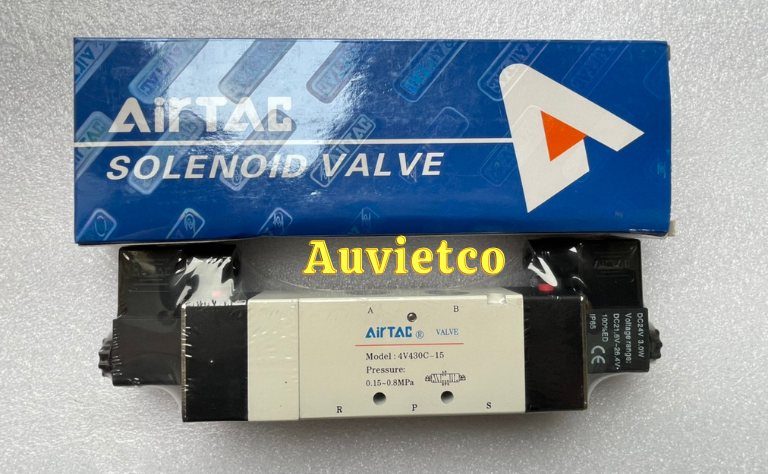

Van điện từ 5/3 Airtac

Là dòng van 5/3 được sản xuất bởi hãng van Airtac, một tập đoàn công nghiệp lớn có trụ sở tại Đài Loan. Đây là thương hiệu chuyên sản xuất các thiết bị, phụ kiện khí nén liên quan đến các hệ thống khí nén và tự động hóa. Trong đó không thể không nhắc đến van điện từ khí nén hay van điện từ khí nén 5/3.

Van điện từ khí nén 5/3 Airtac được đánh giá là có chất lượng tốt và lợi thế cạnh tranh chính là giá thành rẻ cùng sự đa dạng mẫu mã, chủng loại nên dòng van này được khá nhiều khách hàng ưa chuộng và tin dùng.

Các model van khí nén 5/3 Airtac tiêu biểu như: 4V330-08, 4V330-10, 4V430-15…

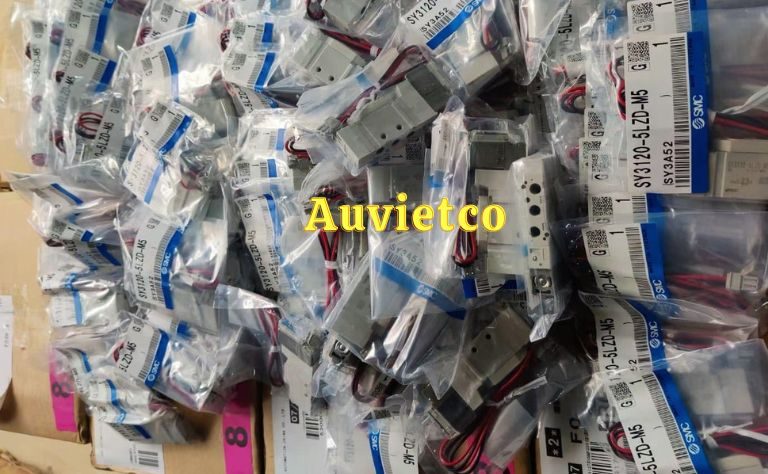

Van điện từ 5/3 SMC

Là dòng van 5/3 được sản xuất bởi tập đoàn SMC, một tập đoàn đa quốc gia có trụ sở chính tại Nhật Bản. Các sản phẩm van điện từ khí nén nói chung và van điện từ khí nén 5/3 SMC nói riêng được biết đến với chất lượng tốt, độ bền và độ tin cậy cao. Dòng van này thường được ưu tiên sử dụng trong các hệ thống yêu cầu khả năng làm việc ổn định và độ chính xác cao. Tuy nhiên giá thành của dòng van này cũng tương đối cao.

Các model van điện từ 5/3 SMC thông dụng, SY7320-5LZD-02, SY3320-5LZD-M5, SY3320-6LZD-M5, SY5320-5LZD-01, SY5320-4LZD-01, SY5320-3LZD-01…

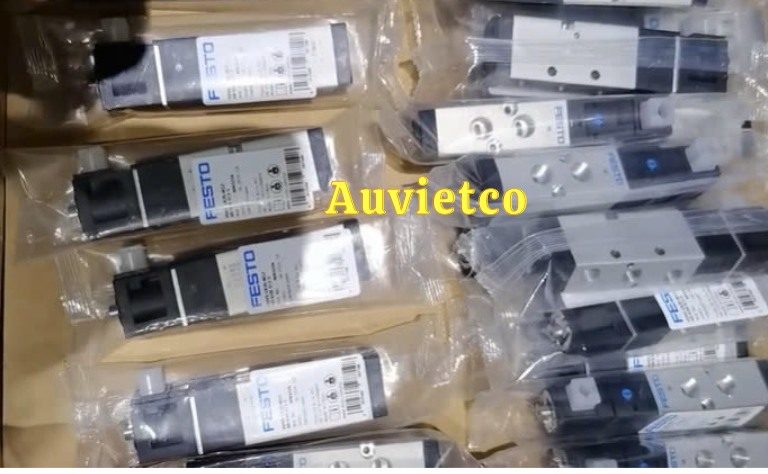

Van điện từ 5/3 Festo

Là dòng van 5/2 xả giữa được sản xuất và phân phối bởi hãng van Festo- Đức. Các sản phẩm van điện từ khí nén Festo được thiết kế để cung cấp sự tin cậy, hiệu suất cao cũng như khả năng kiểm soát chính xác.

Van điện từ khí nén 5/3 Festo được sử dụng rộng rãi trong tất cả các phân đoạn sản xuất từ công nghiệp thực phẩm, bao bì đến công nghiệp điện tử, ô tô hay trong công nghiệp gỗ, dệt may…

Các model van 5/3 Festo thông dụng: VUVG-B10-P53E-ZT-F-1P3, VUVG-B10A-P53U-ZT-F-1P3, MFH-5-3/8-B, VUVG-B10A-P53C-ZT-F-1P3…

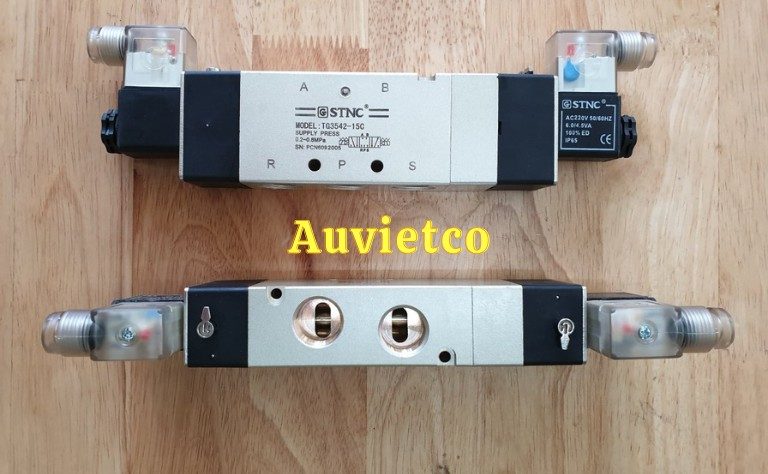

Van điện từ 5/3 STNC

Là dòng van khí nén 5/3 được sản xuất và phân phối bởi thương hiệu STNC- Trung Quốc. Các sản phẩm của STNC được sản xuất trên dây chuyền công nghệ tiên tiến với hình thức đẹp, chất lượng ổn định đặc biệt là giá thành rẻ. Nên dòng van này cũng được khá nhiều khá khách hàng ưa chuộng hiện nay.

Các model van khí nén 5/3 STNC thông dụng: FG3542, FG3522, FG3532, FG3542, FG3582…

Các loại van điện từ 5/3 thông dụng

Van điện từ 5/3 220V

Là dòng van khí nén sử dụng dòng điện với điện áp 220V để hoạt động. 220V là dòng điện xoay chiều nên dòng van này phù hợp với các ứng dụng yêu cầu điện áp cao và công suất lớn.

Van điện từ 5/3 24V

Là dòng van điện từ sử dụng dòng điện với điện áp 24V để hoạt động. 24V là dòng điện 1 chiều điện áp thấp nên gần như an toàn với người sử dụng. Van khí nén 5/3 24V thường được sử dụng trong các hệ thống công nghiệp hay các hệ thống tự động hóa.

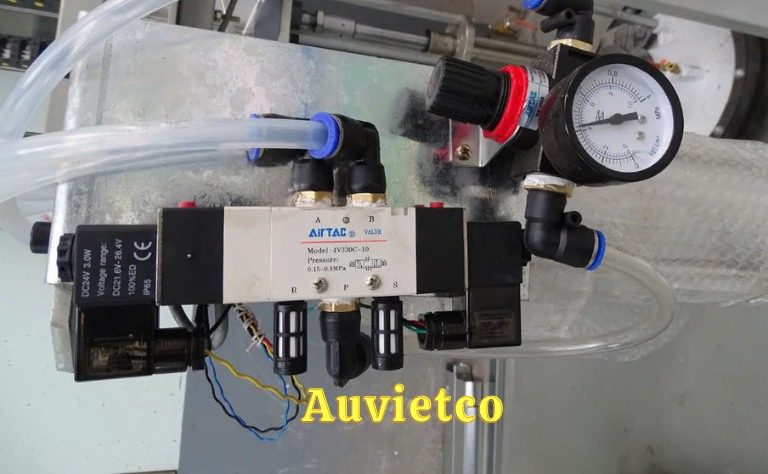

Ứng dụng thực tế van điện từ 5/3

Van 5/3 được sử dụng rộng rãi trong nhiều hệ thống, tiêu biểu như:

• Trong các nhà máy sản xuất, van được sử dụng để điều khiển các cánh tay robot, các thiết bị tự động khác cho phép lắp ráp và bố trí linh kiện chính xác.
• Trong các nhà máy chế biến thực phẩm, van được sử dụng để điều khiển chuyển động của các băng tải hay điều chỉnh tốc độ của bộ truyền động xử lý vật liệu đóng gói để đảm bảo chiết rót và đóng gói chính xác.
• Trong các công trường xây dựng, van được sử dụng để điều khiển các máy khoan, máy mài hay máy phun cát… Vị trí trung tâm có thể được sử dụng để giữ công cụ tại chỗ, ngăn ngừa kích hoạt ngẫu nhiên hay điều chỉnh tốc độ của công cụ.
• Đối với ngành van công nghiệp van 5/3 được lắp đặt trong các bộ truyền động khí nén để vận hành các loại van bướm khí nén, van bi khí nén, van cầu khí nén…

Những lưu ý khi chọn van điện từ khí nén 5/3

Khi lựa chọn van 5/3 xả giữa để van hoạt động ổn định, bền bỉ cần lưu ý một số điểm như:

• Lưu ý kích cỡ đường ống dẫn khí nén để lựa chọn loại van khí nén có kích cỡ phù hợp
• Lưu ý điện áp hệ thống để chọn loại van có cuộn điện phù hợp là 220V hay 24V
• Lưu ý áp suất cũng như nhiệt độ hoạt động của hệ thống để chọn loại van 5/3 có thể đáp ứng cũng như hoạt động hiệu quả trong hệ thống.
• Lưu ý vật liệu chế tạo van để đảm bảo hiệu suất tối ưu cũng như tránh các hiện tượng ăn mòn hay nhiễm bẩn.
• Lưu ý nguồn gốc xuất xứ van 5/3 để lựa chọn được sản phẩm van khí nén chất lượng một số thương hiệu tiêu biểu như Airtac, STNC, SMC…
• Lưu ý điều kiện kinh tế chọn loại van có nguồn gốc xuất xứ phù hợp như các loại van khí nén có nguồn gốc từ Đài Loan, Trung Quốc thường có giá rẻ hơn các loại van khí nén có nguồn gốc từ Nhật Bản hay Châu Âu…

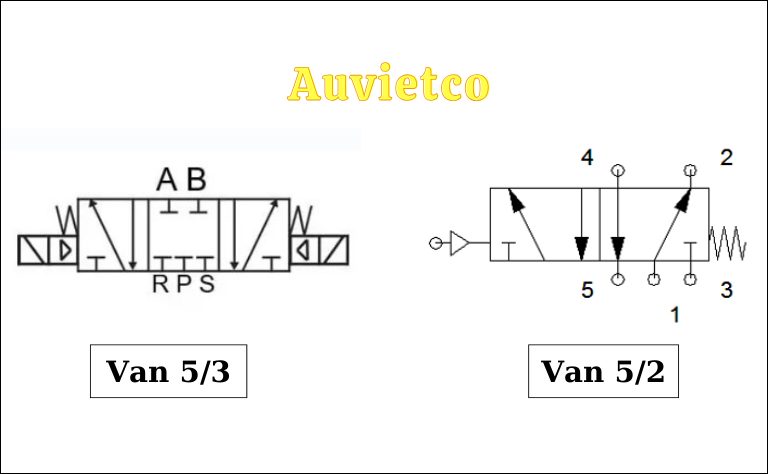

So sánh van 5/3 và van 5/2

Giống nhau

• Số lượng cổng: Đều có 5 cổng với 1 cổng vào, 2 cổng ra và 2 cổng xả.
• Cơ chế điều khiển: Đều được điều khiển bằng điện từ, sử dụng tín hiệu điện để thay đổi vị trí của van.
• Chức năng: Đều kiểm soát luồng khí nén trong hệ thống
• Ứng dụng: Đều được sử dụng rộng rãi trong các ứng dụng tự động hóa công nghiệp.

Khác nhau

Vị trí

• Van 5/3 có ba vị trí ổn định, cung cấp nhiều tùy chọn kiểm soát hơn.
• Van 5/2 có hai vị trí ổn định, giúp điều khiển bật/tắt hay điều hướng đơn giản hơn.

Vị trí trung tâm

• Van 5/3 có vị trí trung tâm có thể định cấu hình (ví dụ: trung tâm mở để xả, trung tâm mở để áp suất, tất cả các cổng đều bị chặn).
• Van 5/2 không có vị trí trung tâm.

Độ phức tạp

• Van 5/3 thường phức tạp hơn do có thêm vị trí trung tâm và các tùy chọn điều khiển.
• Van 5/2 đơn giản hơn và thường được sử dụng cho các ứng dụng ít phức tạp hơn.

Giá thành

• Van 5/3 thường có giá thành cao hơn van 5/2 do cấu tạo phức tạp hơn.

Tóm lại, van điện từ 5/2 phù hợp với các hệ thống cần điều khiển bật/ tắt đơn giản hay điều khiển hướng trong các hệ thống khí nén. Còn van điện từ 5/3 thường được sử dụng trong các ứng dụng phức tạp hơn đòi hỏi khả năng điều khiển chính xác và duy trì áp suất, thông gió hay chặn dòng chảy ở vị trí trung tâm.

Trên đây là những chia sẻ của Van nước Âu Việt về van điện từ 5/3 hiện nay dòng van này đang được sử dụng khá phổ biến trong công nghiệp hiện nay. Quý khách quan tâm đến dòng van này cần tư vấn thêm về kỹ thuật hay báo giá van điện từ 5/3 cụ thể hãy gọi ngay đến Hotline của chúng tôi để được hỗ trợ nhanh nhất.
