Van bướm điện DN100 – Phi 114 | Gang, nhựa, inox

Van bướm điện DN100 được sản xuất và thiết kế trong công việc điều tiết dòng chảy lưu chất, sở hữu khả năng đóng mở tự động và điều khiển dòng chảy một cách chính xác nhất, đem lại hiệu suất cao trong quá trình sản xuất. Điểu rõ về van bướm điện DN100, mời các bạn cùng chúng tôi theo dõi ở vài viết dưới đây nhé!

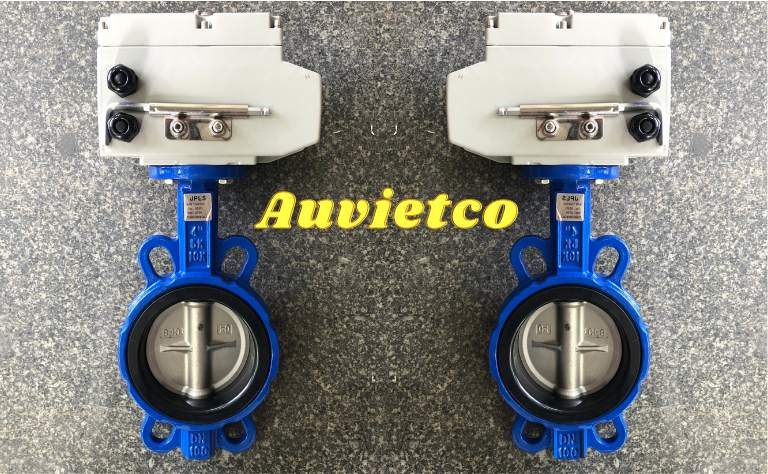

Giới thiệu về van bướm điện DN100

Van bướm điện DN100 thuộc dòng van bướm điều khiển điện được tích hợp giữa 2 bộ phận chính đó là đầu điều khiển điện và van bướm cơ có kích thước DN100 kích thước danh nghĩa 4” – phi 114mm.

Van bướm điều khiển điện DN100 sở hữu tính năng vượt trội hơn so với các dòng van bướm cơ, đảm bảo hiệu suất hoạt động cao và đáng tin cậy. Khả năng điều khiển van tự động, điều khiển dòng chảy chính xác và đảm bảo được quá trình hoạt động ổn định nhất.

Van bướm điện DN100 được làm bằng các chất liệu đa dạng như gang, nhựa, inox phù hợp hoạt động trong các  hệ thống khác nhau và trong nhiều môi trường. Đa dạng nguồn điện áp như 24V, 110V, 220V, 380V giúp bạn có thể lựa chọn đa dạng trong các hệ thống.

Van bướm điều khiển điện DN100 được Van nước Âu Việt đã cung cấp cho các hệ thống công trình trọng điểm trong nước, với quy mô lớn, chúng tôi phân phối dòng van bướm DN100 điều khiển điện với các mẫu mã chủng loại khác nhau xuất xứ từ các nước như Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,… được nhập khẩu chính hãng.

Sự khác biệt giữa van bướm điện DN100 và van bướm cơ DN100

Cấu tạo van bướm điện DN100 – Phi 114

Van bướm điều khiển điện phi 114mm được cấu tạo bởi 2 bộ phận chính: Đầu điều khiển điện và thân van bướm phi 114.

Phần đầu điều khiển điện

• Vỏ đầu điều khiển điện được thiết kế bằng vật liệu cứng cáp như hợp kim nhôm, giúp bảo vệ, chống nước, chống thấm cho các bộ phận điều khiển bên trong.
• Phần mô tơ điện sử dụng điện áp 24V, 110V, 220V, 380V giúp van có thể hoạt động, chuyển hóa điện năng thành động năng, thông qua bộ bánh răng truyền lực xuống trục van.
• Bộ phận hộp số (bánh răng) có nhiệm vụ dẫn truyền lực momen xoắn từ mô tơ xuống trục van bướm
• Bộ phận điều khiển điện: Giúp van có thể điều khiển từ xa, thực hiện quá trình đóng mở một cách tự động và chính xác nhất.

Bộ phận thân van bướm phi 114

• Thân van bướm có kích thước là DN100 được làm bằng các chất liệu khác nhau như gang, đồng, inox phù hợp sử dụng trong nhiều môi trường khác nhau. Bên ngoài được phủ lớp sơn chống ăn mòn EPOXY giúp van bền bỉ hơn
• Trục van được làm bằng chất liệu thép không gỉ, inox 304 có nhiệm vụ kết nối giữa cánh van và mô tơ điện. Trục van truyền lực momen xuống cánh van giúp cánh van có thể thực hiện quá trình đóng mở
• Gioăng làm kín: Được làm bằng chất liệu cao su EPDM, PTFE, Teflon,… giúp van có thể đóng kín chống rò rỉ dòng lưu chất ra bên ngoài và bảo vệ cánh van trong quá trình hoạt động
• Cánh van: Có thể xoay một góc từ 0° – 90° nhờ tác động lực từ mô tơ thông qua trục van giúp thực hiện quá trình đóng mở hoàn toàn.

Thông số kỹ thuật chung van bướm điện DN100

Các loại van bướm điện DN100 thông dụng hiện nay

Theo dạng hoạt động

Van bướm điện DN100 ON/OFF

• Là dạng van bướm điện DN100 được sử dụng nhiều nhất hiện nay. Van chỉ có 2 trạng thái đóng hoàn toàn và mở hoàn toàn. Khi ở góc 90 độ van mở hoàn toàn còn khi ở góc 0 độ van đóng hoàn toàn.
• Dòng van này có cấu tạo đơn giản, giá thành rẻ hơn so với dạng tuyến tính. Van thường được sử dụng trong các hệ thống có dòng chảy thẳng với lưu lượng lưu thông tối đa nhưng trong các hệ thống truyền dẫn nước, hệ thống tưới tiêu hay hệ thống PCCC…

Van bướm điện DN100 tuyến tính

• Là dòng van sử dụng ngoài khả năng đóng mở hoàn toàn, dòng van này còn có khả năng điều khiển mở góc phần trăm cho phép điều tiết dòng chảy lưu chất đi qua van ít hay nhiều.
• Van sử dụng tín hiệu điều khiển 0 – 10V hay 4 – 20mA cho phép van điều chỉnh góc mở cánh van tương ứng với từng góc mở từ 0 – 90 độ.
• Đầu điều khiển điện tuyến tính thiết kế bảng nút nổi để bấm van đóng mở và hiển thị trên màn hình LCD. Ngoài ra chúng còn có thể kết nối từ xa tín hiệu xuất, hồi về máy tính và tủ điều khiển để giúp người vận hành điều khiển chính xác góc mở.
• Dòng van này có cấu tạo phức tạp hơn, đòi hỏi người vận hành phải có chuyên môn kỹ thuật cao hơn và giá thành cao hơn so với dạng ON/OFF.

Theo vật liệu thân

Van bướm khiển điện DN100 thân gang

• Là dòng van bướm điện có phần thân được chế tạo hoàn toàn từ gang, đây là loại vật liệu có độ bền cao, khả năng chịu mài mòn tốt và giá thành rẻ. Tuy nhiên khả năng chống ăn mòn tương đối kém.
• Van bướm gang điều khiển điện DN100 thường được sử dụng trong các hệ thống xử lý nước thải, các quy trình công nghiệp…

Van bướm điện DN100 thân inox

• Là dòng van có phần thân được chế tạo từ chất liệu inox 304, inox 316. Đây là loại vật liệu có độ bền cao, khả năng chịu nhiệt độ cao, áp suất lớn, khả năng chống ăn mòn tốt.
• Dòng van này thích hợp với các môi trường ăn mòn hay các ứng dụng vệ sinh như công nghiệp thực phẩm, dược phẩm, hóa chất…Tuy nhiên giá thành dòng van này tương đối cao so với các loại vật liệu khác.

Van bướm điện DN100 thân nhựa

• Là dòng van có phần thân được chế tạo từ chất liệu nhựa PVC, cPVC, uPVC…Đây là loại vật liệu có trọng lượng nhẹ, khả năng chống oxy hóa tốt và giá thành tương đối rẻ. Tuy nhiên dòng van này bị giới hạn về áp suất và nhiệt độ.
• Van bướm nhựa điều khiển điện DN100 thường được sử dụng trong các bể bơi, trạm xử lý nước thải, các hệ thống hóa chất…

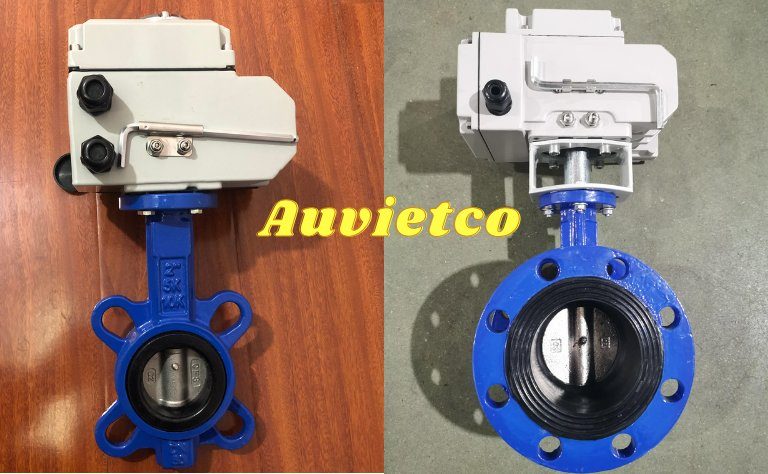

Theo kiểu kết nối

Van bướm điện DN100 dạng kẹp

• Là dòng van được thiết kế kết nối hệ thống dạng kẹp Wafer, đây là kiểu kết nối thông dụng nhất của van bướm.
• Kiểu kết nối này rất dễ nhận biết với 2 lỗ trên tai, sau đó van sẽ được kẹp chặt lại bởi 2 mặt bích 2 bên đường ống. Đặc biệt kiểu kết nối này có thể lắp lẫn giữa các tiêu chuẩn mặt bích với nhau.
• Với cấu trúc gọn nhẹ, kích thước tiết kiệm giúp quá trình lắp đặt hay thay thế dòng van này dễ dàng, nhanh chóng.
• Dòng van này thường được sử dụng ở nhiều môi trường khác nhau từ nước, khí nén, dầu khí…

Van bướm điện DN100 dạng tai bích

• Là dòng van được thiết kế các vấu quanh thân van để kết nối mặt bích đường ống thông qua các bu lông.
• Kiểu kết nối này giúp tăng khả năng cố định, tăng khả năng làm kín cũng như khả năng chịu áp suất cũng tốt hơn dạng Wafer. Tuy nhiên kém hơn so với dạng mặt bích. Đồng thời kiểu kết nối này yêu cầu khắt khe về sự đồng bộ tiêu chuẩn mặt bích.

Van bướm điện DN100 dạng mặt bích

• Van được thiết kế kết nối hệ thống dạng mặt bích. Mặt bích được chế tạo theo các tiêu chuẩn JIS, DIN, ANSI, BS…và được kết nối đường ống thông qua bu lông, đai ốc.
• Kết nối mặt bích mang đến độ chắc chắn, giữa mặt bích van và mặt bích đường ống thường được chèn thêm miếng đệm để tạo độ kín tuyệt đối, tránh rò rỉ lưu chất và hạn chế rung động khi van hoạt động.
• Dòng van này thường được lắp đặt trong các hệ thống có áp suất cao.

Theo điện áp

Van bướm điện DN100 220V

• Là dòng van sử dụng dòng điện xoay chiều 220V để hoạt động. Điện áp 220V là điện lưới quốc gia nên việc lắp đặt và sử dụng dòng van này trở nên đơn giản. Đồng thời sử dụng điện áp này sẽ không phát sinh thêm chi phí chuyển đổi nguồn điện cho van bướm.
• Tuy nhiên độ an toàn điện áp này không cao, đặc biệt là đối với các van lắp đặt ở ngoài trời hay những môi trường ẩm ướt.

Van bướm điện DN100 24V

• Là dòng van bướm sử dụng dòng điện 1 chiều 24V để hoạt động. điện áp 24V khắc phục được nhược điểm của 220V, chúng đảm bảo an toàn tối đa cho người vận hành và môi trường xung quanh.
• Tuy nhiên để sử dụng điện áp này cần sử dụng thêm bộ chuyển đổi nguồn điện trước khi lắp đặt van.

Van bướm điện DN110 380V

• Là dòng van sử dụng nguồn điện 3 pha 380V để hoạt động. Đối với các hệ thống đường ống có kích cỡ lớn cần lực kéo motor lớn thì cả 2 nguồn điện trên đều không đáp ứng được. Lúc này điện áp 380V chính là lựa chọn lý tưởng. Không chỉ kích cỡ lớn mà điện áp này còn phù hợp với các hệ thống có áp suất cao.

Đánh giá ưu điểm van bướm điện DN100

• Van vận hành tự động bằng điện nên giúp giảm thiểu nhân công và chi phí vận hành.
• Khả năng vận hành từ xa cho phép van có thể lắp đặt ở các vị trí trên cao, không gian chật hẹp hay môi trường độc hại.
• Dễ dàng tích hợp với các hệ thống tự động hóa
• Cho phép kiểm soát chính xác lưu lượng chất lỏng
• Van thiết kế nhỏ gọn hơn so với các loại van cổng, van cầu điện cùng kích cỡ.
• Tốc độ đóng mở van chậm nên giảm bớt hiện tượng búa nước trong đường ống
• Điện áp hoạt động đa dạng từ 24V, 220V hay 380V nên dễ dàng tích hợp vào nhiều hệ thống có sẵn.
• Van được chế tạo từ nhiều loại vật liệu nên đáp ứng được nhiều môi trường khác nhau từ nước đa dụng, xăng dầu, hóa chất ăn mòn…
• Thiết kế đạt tiêu chuẩn ip67 nên khả năng chống bụi, chống nước tốt, giúp van có thể hoạt động tốt ở ngoài trời hay môi trường ẩm ướt.
• Van có tích hợp bộ phận tay quay hay lục lăng để vận hành thủ công trong trường hợp mất điện.
• Giá thành van rẻ hơn các loại van điều khiển bằng điện khác cùng kích cỡ.

Ứng dụng thực tế van bướm điện DN100

Trong các nhà máy xử lý nước

Van được sử dụng để kiểm soát dòng nước trong quá trình lọc, khử trùng hay các quá trình xử lý khác.

Trong xử lý nước thải

Van được sử dụng để điều khiển dòng chảy của nước thải trong các hệ thống xử lý, từ trong giai đoạn thu gom, xử lý sơ cấp, thứ cấp đến các giai đoạn xử lý bùn.

Trong các hệ thống HVAC

Van bướm điều khiển điện đóng vai trò quan trọng trong các hệ thống HVAC chúng giúp điều chỉnh lưu lượng nước trong các hệ thống làm mát và giúp kiểm soát luồng khí để duy trì các điều kiện môi trường mong muốn.

Trong các hệ thống PCCC

Van được sử dụng trong các hệ thống PCCC tự động, chúng giúp điều khiển dòng chảy của nước hay các chất chữa cháy khác khi có đám cháy xảy ra. Qua đó đảm bảo hiệu suất tối ưu của hệ thống.

Trong sản xuất thực phẩm và đồ uống

Trong các nhà máy sản xuất thực phẩm và đồ uống van được sử dụng để kiểm soát dòng chảy chất lỏng trong đường ống do khả năng đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm.

Trong khai thác dầu khí

Dòng van này được sử dụng trong các hệ thống khai thác, vận chuyển hay xử lý dầu, khí thiên nhiên nhờ khả năng chịu nhiệt độ cao, áp suất lớn cũng như khả năng chống ăn mòn tốt.

Trong sản xuất điện

Van được sử dụng để kiểm soát dòng hơi nước hay nước làm mát trong các nhà máy nhiệt điện. Đồng thời chúng quản lý hệ thống chất lỏng trong các nhà máy thủy điện…

Báo giá van bướm điện DN100

Van nước Âu Việt chuyên nhập khẩu các dòng van bướm điện DN100 – Phi 114mm – 4” với nhiều hãng sản xuất khác nhau, đa dạng nguồn hàng, phù hợp với nhiều hệ thống trong công nghiệp hiện nay. Chúng tôi cam kết tất cả các mặt hàng được nhập khẩu chính hãng và đầy đủ các giấy tờ về sản phẩm. Chế độ bảo hành chính hãng 12 tháng theo nhà sản xuất.

Giá van bướm điện DN100 thay đổi từng ngày và trên thực tế có rất nhiều loại van được phân loại khác nhau để báo giá van bướm điện DN100 cụ thể và chi tiết xin vui lòng Quý khách hàng liên hệ tới HOTLINE: 0866 482 688 để được tư vấn cụ và cách lắp đặt đúng cách một cách nhanh nhất.
