Van bướm điện DN200

Van bướm điện DN200 là dòng van đang được sử dụng rộng rãi trong nhiều hệ thống đặc biệt là các hệ thống công nghiệp như dầu khí, hóa chất, cấp thoát nước, xử lý nước thải…Bởi khả năng điều khiển tự động, chính xác và tin cậy. Dòng van này được xem là một thiết bị quan trọng trong việc đảm bảo hiệu suất và an toàn của các hệ thống công nghiệp quan trọng. Để hiểu rõ về van bướm điện DN200, mời các bạn cùng theo dõi ở bài viết dưới đây nhé!

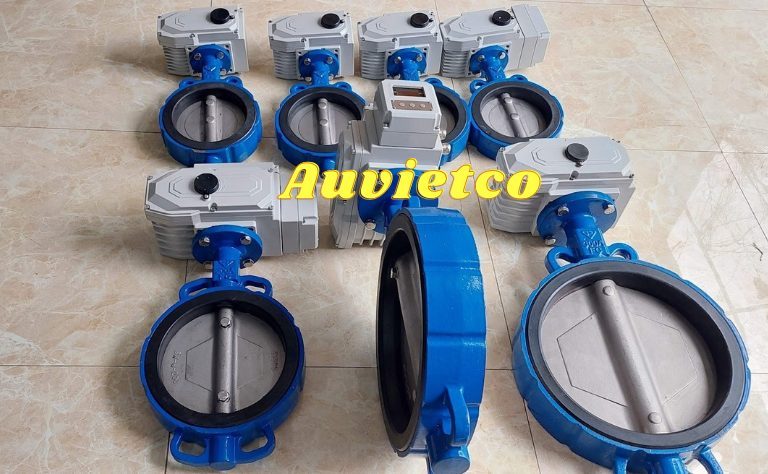

Giới thiệu van bướm điện DN200

Van bướm điện DN200 hay còn gọi là Electric Control Butterfly Valve DN200, là dòng van bướm kết hợp với thiết bị truyền động điện được thiết kế để lắp đặt cho các hệ thống đường ống có kích thước danh nghĩa là DN200, tương đương phi 219 hay 8 inch. Cũng như các dòng van bướm điện khác van cũng được sử dụng để đóng mở hay điều tiết dòng chảy lưu chất đi qua van.

Van bướm điện DN200 được chế tạo từ đa dạng chất liệu gang, inox, nhựa với đa dạng điện áp hoạt động như 380V, 24V hay 220V. Và được kết nối hệ thống đường ống kẹp Wafer, tai bích hay mặt bích. Nên đáp ứng được nhu cầu của nhiều hệ thống như trong các hệ thống cấp thoát nước, xử lý nước thải, sản xuất thực phẩm, dược phẩm, đồ uống hay trong công nghiệp dầu khí.

Van bướm điều khiển điện DN200 vận hành tự động qua đó giúp giảm thiểu chi phí về nhân công vận hành. Dòng van này được Van nước Âu Việt nhập khẩu trực tiếp từ Đài Loan với đầy đủ mẫu mã, chủng loại cùng hóa đơn chứng minh nguồn gốc xuất xứ kèm theo. Hàng sẵn kho Hà Nội và TP Hồ Chí Minh, bảo hành chính hãng từ 12 tháng, cam kết giá tốt nhất thị trường hiện nay.

Cấu tạo chung van bướm điện DN200

Van bướm điện DN200 được cấu tạo từ 2 bộ phần chính: Thân van bướm DN200 và bộ phận điều khiển điện.

Phần van bướm cơ DN200

• Thân van: Được cấu tạo từ các chất liệu khác nhau gang, nhựa, inox, giúp bảo vệ van bướm dưới tác động môi trường bên ngoài. Lớp sơn bên ngoài thường được sơn phủ lớp EPOXY chống ăn mòn giúp cho van bền bỉ hơn.
• Trục van: Được chế tạo từ thép không gỉ, giúp kết nối cánh van với bộ chuyển động của hệ thống điều khiển điện giúp van dễ dàng đóng mở
• Đĩa van: Hay còn gọi là cánh van, là mặt tiếp xúc trực tiếp với chất lỏng và nơi chịu áp suất cao nhất nên đĩa van thường được cấu tạo từ inox 304, inox 316, gang, nhựa tùy từng loại van và môi trường sử dụng khác nhau.
• Gioăng làm kín: Chế tạo từ vật liệu cao su PTFE, EPDM, nhựa Teflon giúp van đóng khít và không rò rỉ dòng lưu chất ra bên ngoài ở trạng thái đóng. Ngoài ra gioăng làm kín có nhiệm vụ bảo vệ đĩa van trong quá trình hoạt động.

Bộ phận điều khiển điện

Được sản xuất bởi các hãng sản xuất khác nhau chính vì vậy cấu tạo và hình dáng bên ngoài cũng khác nhau. Nhiều dòng van có tích hợp thêm bộ phận tay quay được sử dụng trong trường hợp mất điện. Nhưng như vậy thì cấu tạo và nguyên lý hoạt động gần như là giống nhau.

• Mô tơ điện: Được cung cấp nguồn điện giúp motor hoạt động chuyển động quay nhờ trục van dẫn động lực tới cánh van giúp cánh van đóng mở.
• Công tắc hành trình: Thông báo trạng thái van hoạt động
• Công tắc giới hạn (Limit switch)
• Bộ mạch điện (Circuit)
• Hộp đầu điện: Làm bằng hợp kim nhôm vô cùng chắc chắn, bảo vệ các linh kiện bên trong bởi môi trường hoạt động
• Hệ thống bánh răng: Truyền lực quay của mô tơ dẫn động xuống trục van

Cơ chế hoạt động van bướm điều khiển điện DN200

Dòng van này có nguyên lý hoạt động tương tự như các dòng van bướm điều khiển điện khác. Được phân ra 2 kiểu hoạt động chính đó là van bướm điện DN200 dạng ON/OFF và DN200 Tuyến tính.

• Đối với dạng van ON/OFF: Khi được cấp nguồn điện van hoạt động đóng mở hoàn toàn, thông qua hệ thống điều khiển điện mô tơ quay cùng với các hệ thống dẫn động như bánh răng, trục van giúp cánh van đóng mở 0° và 90°. Đối với dòng van này không thể đóng mở van theo một góc cố định
• Đối với dạng van điều khiển tuyến tính: Nguyên lý cũng như dạng van điều khiển ON/OFF nhưng có thêm 1 tính năng là có thể đóng / mở van theo 1 góc nhất định tùy thuộc vào điều kiện nhiệt độ và áp suất, giúp cho quá trình vận hành an toàn và tăng cao hiệu suất sản xuất.

Thông số kỹ thuật van bướm điện DN200

Ưu điểm của dòng van bướm điều khiển điện DN200

• Tính năng điều khiển dòng chảy linh hoạt
• Được sản xuất bằng các chất liệu khác nhau giúp dễ dàng lựa chọn sản phẩm phù hợp với hệ thống
• Khả năng đóng mở từ từ giúp van tránh tình trạng bị búa nước (chênh áp làm hỏng cánh van)
• Tính năng vận hành từ xa, thông báo trạng thái hoạt động của van giúp tối ưu quá trình vận hành
• Van bướm DN200 có cấu tạo đơn giản dễ dàng lắp đặt và bảo trì bảo dưỡng
• Sở hữu tiêu chuẩn IP65, IP67 chống bụi bẩn, chống thấm nước
• Đóng mở tự động với độ chính xác cao

Các loại van bướm điện DN200 thông dụng hiện nay

Theo vật liệu thân

Van bướm điện DN200 thân inox

Là dòng van có phần thân được chế tạo từ chất liệu inox. Đây là loại vật liệu có độ bền cơ học cao, khả năng chịu nhiệt độ cao, áp suất lớn và khả năng chống ăn mòn, chống oxy hóa tốt.

Van bướm inox điều khiển điện DN200 thường được sử dụng rộng rãi trong các hệ thống sản xuất thực phẩm, dược phẩm, đồ uống…Tuy nhiên giá thành của dòng van này cũng tương đối cao so với các loại vật liệu khác.

Van bướm điện DN200 thân nhựa

Là dòng van có phần thân được chế tạo từ chất liệu nhựa. Đây là loại vật liệu có độ bền cao, khả năng chống mài mòn và ăn mòn của nhiều loại hóa chất. Đặc biệt là giá thành của van bướm nhựa DN200 tương đối rẻ so với các vật liệu còn lại.

Van bướm nhựa điều khiển điện DN200 thường được sử dụng trong các hệ thống tưới tiêu, hồ bơi, hệ sinh thái, hệ thống hóa chất…Tuy nhiên dòng van này bị giới hạn về áp suất và nhiệt độ nên khi lựa chọn khách hàng cần lưu ý đặc điểm này.

Van bướm điện DN200 thân gang

Là dòng van có phần thân được chế tạo từ chất liệu gang phần cánh van được chế tạo từ gang hay inox. Nếu đĩa gang dễ bị ăn mòn thì đĩa inox giúp van chịu được các môi trường ăn mòn, đảm bảo độ bền và khả năng hoạt động tốt ở đa dạng môi trường kể các môi trường khắc nghiệt. Đặc biệt giá thành rẻ hơn so với các dòng van bướm inox, nên van bướm gang điều khiển điện DN200 đang là lựa chọn tiết kiệm chi phí cho nhiều ứng dụng công nghiệp hiện nay.

Theo kiểu kết nối

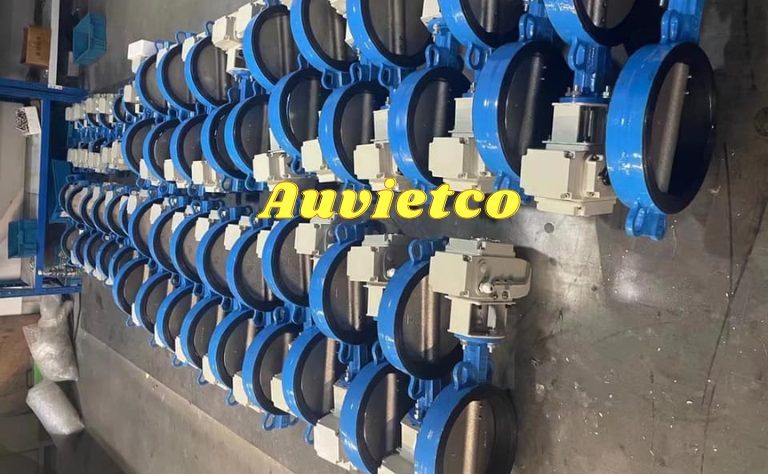

Van bướm điện DN200 kết nối kẹp Wafer

Là dòng van được thiết kế kết nối đường ống dạng kẹp wafer, đây là kiểu kết nối thông dụng nhất của dòng van bướm hiện nay.

Kiểu kết nối này giúp quá trình lắp đặt và bảo trì đơn giản, dễ dàng. Trên mỗi thân van chỉ có 2 hay 4 tai bích để chèn bu lông. Khi lắp đặt chỉ cần cố định van bằng cách kẹp chặt van vào giữa 2 mặt bích của hệ thống và siết chặt lại thông qua các bu lông.

Ngoài ra thiết kế này còn giúp tiết kiệm vật liệu sản xuất van nên trọng lượng van khá nhẹ dễ dàng vận chuyển. Đồng thời kết cấu mỏng, dẹt còn giúp tiết kiệm không gian, diện tích lắp đặt.

Van bướm điện DN200 kết nối mặt bích

Là dòng van được thiết kế kết nối hệ thống đường ống dạng mặt bích. Mặt bích được gia công theo tiêu chuẩn BS, DIN, JIS, ANSI. Kết nối mặt bích đem đến độ ổn định, hạn chế rung lắc trong quá trình hoạt động cũng như hạn chế rò rỉ lưu chất ra bên ngoài.

Kết nối mặt bích tương đối đơn giản chỉ cần xỏ bulong qua mặt bích van và mặt bích của hệ thống sau đó siết chặt lại.

Tuy nhiên khi lựa chọn van cần lưu ý tiêu chuẩn mặt bích của van và mặt bích của hệ thống hoặc có khả năng lắp lẫn.

Ứng dụng thực tế van bướm điện DN200

Dòng van bướm điện DN200 được ứng dụng khá phổ biến hiện nay

• Ứng dụng trong các nhà máy khu công nghiệp chế biến
• Ứng dụng hệ thống tưới tiêu, sản xuất nông nghiệp
• Hệ thống nuôi trồng thủy hải sản
• Hệ thống PCCC trong các tòa nhà nhà
• Ứng dụng trong việc cung cấp nước sạch sinh hoạt
• Hệ thống xử lý nước thải công nghiệp, sinh hoạt
• Ứng dụng trong đường ống dẫn xăng dầu, hóa chất khác
