Van bướm DN200 | Tổng quan van bướm DN200

Van bướm DN200 là dòng van bướm được sử dụng khá rộng rãi hiện nay. Dòng van này được thiết kế để lắp đặt cho các hệ thống đường ống có kích thước danh nghĩa là DN200, đường kính ren ngoài là phi 219mm tương đương 8″. Van được chế tạo từ đa dạng chất liệu gang, inox, thép, nhựa, đa dạng kiểu kết nối từ kẹp wafer, tai bích, mặt bích hay đa dạng kiểu vận hành từ tay gạt, tay quay đến điều khiển bằng điện, khí nén. Để hiểu rõ về van bướm DN200, mời các bạn cùng Van nước Âu Việt theo dõi ở bài viết dưới đây nhé!

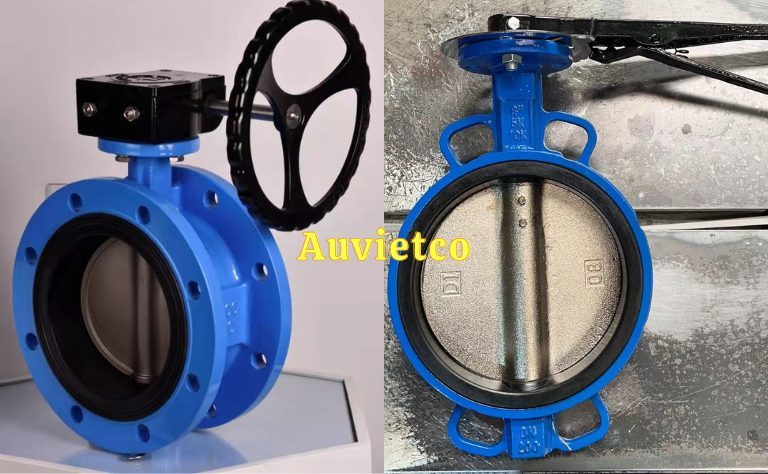

Giới thiệu van bướm DN200

Van bướm DN200 là dòng van bướm được thiết kế để lắp đặt cho các hệ thống có kích thước danh nghĩa là DN200, đường kính ren ngoài là phi 219mm tương đương 8”. Van được sử dụng để đóng mở hay điều tiết dòng chảy lưu chất trong hệ thống.

Van bướm DN200 được chế tạo từ chất liệu gang, inox, nhựa, thép và được kết nối hệ thống đường ống dạng kẹp Wafer, tai bích, mặt bích. Chúng được điều khiển thủ công bằng tay gạt, tay quay hay vận hành tự động thông qua bộ truyền động điện, khí nén…

Van bướm DN200 được Van nước Âu Việt nhập khẩu từ các nước có nền công nghiệp tiên tiến như Malaysia, Hàn Quốc, Đài Loan, Trung Quốc…với đầy đủ chủng loại, kích cỡ. Cung cấp đầy đủ CO, CQ, Catalogue, hóa đơn chứng từ kèm theo. Hàng sẵn số lượng lớn tại các kho Hà Nội và TP Hồ Chí Minh, bảo hành chính hãng từ 12 tháng, cam kết giá tốt nhất thị trường hiện nay.

Cấu tạo van bướm DN200

Van bướm DN200 được cấu tạo từ các bộ phận chính như:

Thân van

Là bộ phận được đúc nguyên khối từ gang, inox, thép, nhựa…Đây là bộ phận trực tiếp chịu tác động trực tiếp từ đường ống.

Thân van được thiết kế kết nối hệ thống đường ống dạng kẹp, tai bích hay mặt bích. Ngoài ta trên phần thân van này còn được thiết kế tán để kết nối với bộ phận điều khiển.

Đĩa van

Là bộ phận có hình giống cánh bướm với 2 cánh tạo thành hình tròn. Đây là nơi tiếp xúc trực tiếp với dòng lưu chất đồng thời cũng là nơi chịu lực ma sát và tác động của van. Đĩa van không cố định hoàn toàn mà có thể xoay 1 góc 90 độ so với thân van.

Đĩa van thường được chế tạo từ chất liệu gang, inox, nhựa, thép với kích thước nhỏ hơn thân van và nằm trọn trong vòng kim loại này.

Trục van

Trục van được chế tạo từ inox hay thép nên độ cứng cao, khả năng chống ăn mòn tốt, đảm bảo độ bền trong quá trình sử dụng.

Trục van được gắn cố định với đĩa van và xoay quanh thân van. Đây là bộ phận điều khiển hoạt của cánh van, giúp cánh van xoay theo nhiều góc độ khác nhau.

Bộ phận điều khiển

Là bộ phận kết nối với trục van để thực hiện thao tác đóng mở van. Dòng van này đa dạng kiểu điều khiển từ vận hành bằng cơ năng thông qua tay gạt, tay quay hay vận hành tự động thông bộ truyền động điện, khí nén. Tùy nhu cầu của hệ thống và kinh phí của đơn vị để lựa chọn phương thức vận hành phù hợp.

Bộ phận làm kín

Là bộ phận thường được chế tạo từ cao su EPDM, PTFE…Bộ phận này có chức năng làm tăng độ kín và ngăn ngừa lưu chất rò rỉ ra bên ngoài. Gioăng làm kín thường được lắp trực tiếp ở trong lòng thân van và tiếp xúc trực tiếp với đĩa van.

Các loại van bướm DN200 thông dụng

Theo phương pháp vận hành

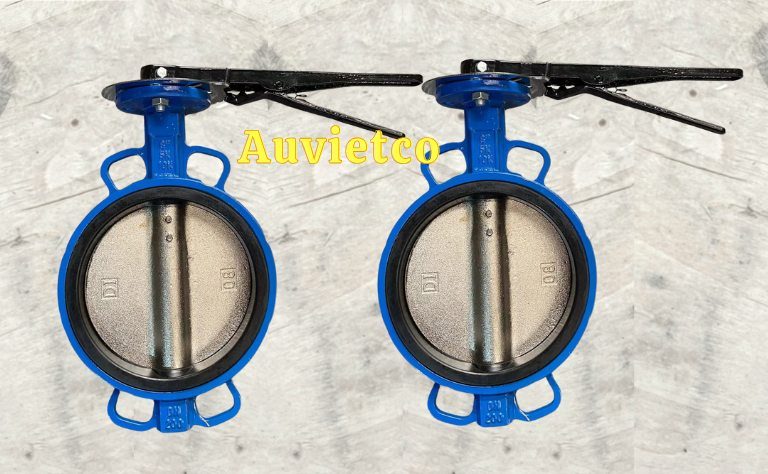

Van bướm DN200 tay gạt

Là dòng van bướm vận hành bằng tay gạt, phương pháp vận hành này giúp quá trình đóng mở van dễ dàng và không đòi hỏi kinh nghiệm cũng như trình độ chuyên môn của người vận hành. Ngoài ra khi cần thay thế phương pháp vận hành chúng ta chỉ cần tháo phần tay gạt để thay thế bằng bộ điều khiển dễ dàng, thuận tiện.

Van bướm tay gạt DN200 được thiết kế đơn giản, trọng lượng nhẹ, chiếm ít không gian diện tích lắp đặt. Ngoài ra van bướm tay gạt còn có giá thành rẻ hơn so với các dòng van bướm khác.

Tuy nhiên van bướm tay gạt DN200 không phổ biến bằng tay quay vì DN200 là kích cỡ tương đối lớn nên việc vận hành đòi hỏi sức lực của người khai thác và trong một số trường hợp áp lực dòng chảy cao từ PN16 trở lên thì việc vận hành tương đối vất vả. Ngoài ra dòng van này nếu mở ở các góc 15 đến 75 độ có thể nhanh hư hỏng hơn.

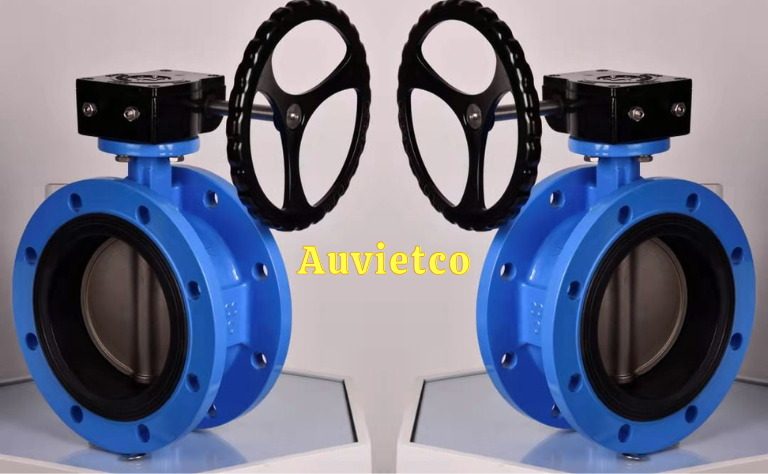

Van bướm DN200 tay quay

Cũng là dòng van bướm vận hành thủ công nhưng thay vì sử dụng tay gạt thì dòng van này sử dụng tay quay vô lăng để thực hiện thao tác đóng mở van, khi xoay vô lăng lực quay của vô lăng chuyển hóa thành lực kéo tác động lên trục của van bướm khiến đĩa van hoạt động.

Van bướm tay quay DN200 có trợ lực nên giúp việc vận hành nhẹ nhàng và đơn giản hơn, không đòi hỏi quá nhiều sức lực. Đồng thời giá thành của dòng van này cũng tương đối rẻ. Tuy nhiên dòng van này cũng dễ bị hư hỏng nếu thường xuyên mở ở góc 15 độ đến 75 độ. Ngoài ra khả năng làm việc trong các hệ thống có áp lực cao chưa tốt và độ bền của van không cao so với các dòng van cổng, van bi cùng kích cỡ.

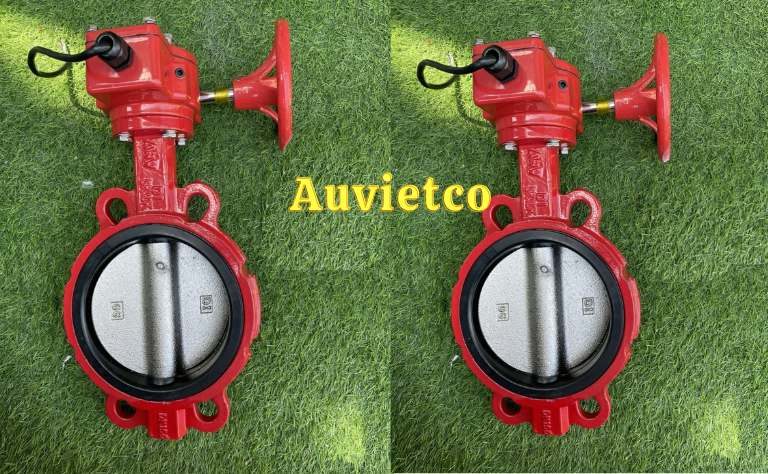

Van bướm tín hiệu điện DN200

Là dòng van bướm tay quay bình thường được lắp thêm bộ tín hiệu điện, bộ tín hiệu này có nhiệm vụ cung cấp tín hiệu tới phòng điều khiển để thông báo van bướm đang đóng hay mở. Qua đó giúp người vận hành dễ dàng kiểm soát quá trình vận hành hệ thống.

Van bướm tín hiệu điện DN200 thường được lắp đặt trong các hệ thống PCCC, hệ thống cấp thoát nước, hệ thống xử lý nước thải hay lắp đặt ở những vị trí khuất lấp, mà vẫn giúp người vận hành biết được tình trạng hiện tại của van…

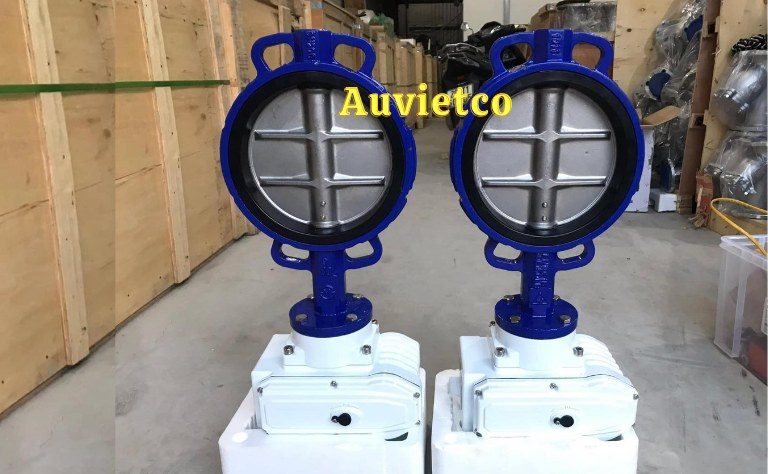

Van bướm điện DN200

Là dòng van bướm thay vì vận hành thủ công bằng tay gạt, tay quay thì dòng van này kết hợp với bộ truyền động điện để vận hành van tự động.

Ưu điểm lớn nhất của dòng van này là giảm chi phí nhân công trong quá trình vận hành, van thường được sử dụng trong các hệ thống điều khiển tự động đặc biệt là các vị trí không gian chật hẹp, khó vận hành hay các vị trí không an toàn. Ngoài ra dòng van này còn đóng mở chậm thường từ 10- 45s nên không gây sock áp trong đường ống.

Tuy nhiên giá thành dòng van này tương đối cao so với các dòng van bướm cơ và khả năng đóng mở van chậm hơn so với các dòng van bướm khí nén.

Van bướm khí nén DN200

Cũng như van bướm điện ở trên dòng van này cũng vận hành tự động nhưng thay vì sử dụng điện, dòng van này lại sử dụng áp lực khí nén để vận hành quá trình đóng mở van.

Van bướm khí nén là dòng van điều khiển tự động có độ an toàn được đánh giá là cao nhất trong các loại van bướm. Bởi dòng van này giảm thiểu được những nguy hiểm do chập cháy hay nhiễm điện. Bên cạnh đó áp lực khí nén sử dụng để điều khiển van thường từ 3- 8bar nên ít gây tai nạn cho người vận hành.

Tuy nhiên van bướm khí nén có độ bền không quá cao và giá thành của dòng van này cũng cao hơn hẳn so với các loại van vận hành bằng tay.

Theo vật liệu chế tạo

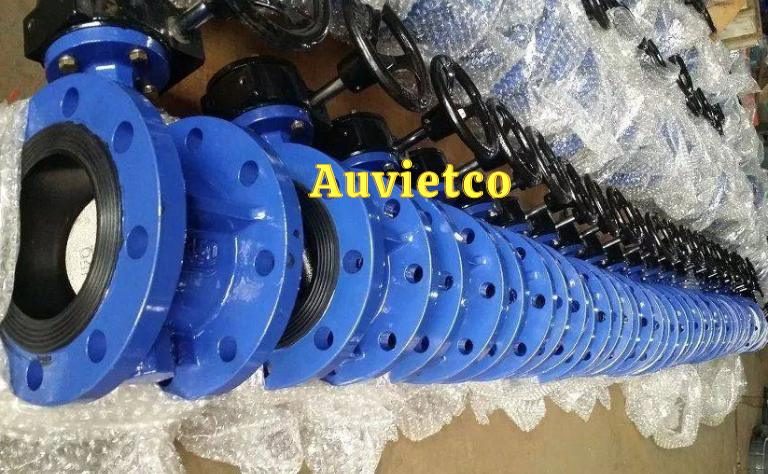

Van bướm DN200 thân gang

Là loại van bướm có phần thân được chế tạo từ chất liệu gang với đa dạng chủng loại thân gang cánh gang hay thân gang cánh inox, đa dạng kiểu vận hành, kiểu kết nối. Có thể nói đây là dòng van bướm DN200 được sử dụng rộng rãi nhất hiện nay.

Để tăng độ bền cho sản phẩm nhà sản xuất đã phủ thêm 1 lớp sơn epoxy bên ngoài để tăng khả năng chống chịu với môi trường, tăng tuổi thọ cũng như tăng tính thẩm mỹ của sản phẩm.

Van bướm gang DN200 là giải pháp tối ưu về mặt chất lượng và giá thành. Bởi dòng van này có thể chịu được nhiệt độ lên đến 80 độ C, giới hạn nhiệt độ và khả năng chịu va đập tốt hơn nhiều so với dòng van nhựa, trong khi giá thành rẻ hơn so với dòng van bướm inox.

Van bướm gang DN200 thường được sử dụng trong các hệ thống thông thường như cấp thoát nước, PCCC…

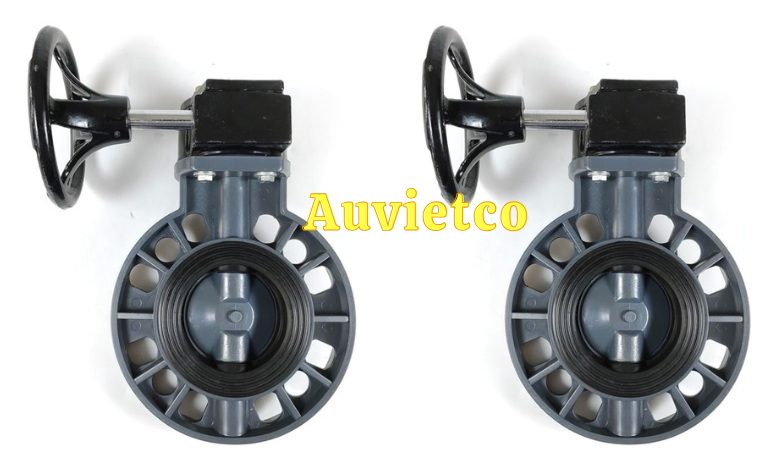

Van bướm nhựa DN200

Là dòng van bướm được chế tạo từ chất liệu PVC, Upvc, PPH…Đây là loại vật liệu có khả năng chống ăn mòn và kháng hóa chất tốt. Đặc biệt giá thành van bướm nhựa DN200 còn có giá thành rẻ nhất trong số các loại van bướm DN200.

Van bướm nhựa DN200 thường được sử dụng trong các môi trường lưu chất có tính ăn mòn như hóa chất, axit, bazơ, kiềm muối, nước thải…Tuy nhiên khả năng chịu áp lực của dòng van này không quá tốt nên dễ bị hư hỏng nếu va đập mạnh.

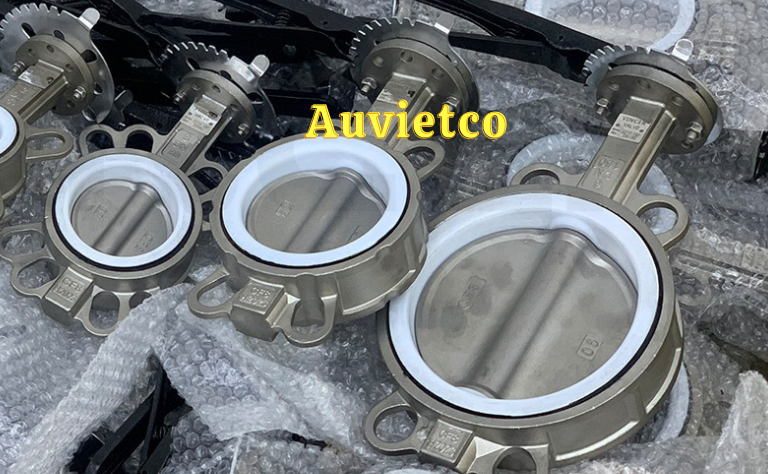

Van bướm inox DN200

Là dòng van bướm toàn thân được chế tạo từ chất liệu inox, trong đó thông dụng nhất là inox 304. Van bướm inox có độ bền cao, khả năng chịu nhiệt độ cao, áp suất lớn, khả năng chống ăn mòn và mài mòn tốt.

Van bướm inox DN200 đa dạng mẫu mã, chủng loại, kiểu vận hành, kiểu kết nối. Dòng van này có thể hoạt động ở đa dạng môi trường, trong đó phổ biến như trong các hệ thống hơi, nước thải, dung dịch, hóa chất hay trong sản xuất thực phẩm, dược phẩm…

Tuy nhiên giá thành dòng van này cao hơn so với các loại vật liệu khác.

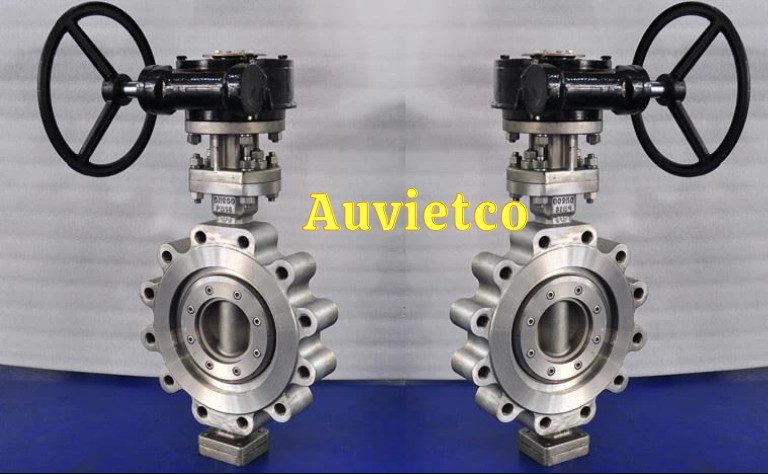

Van bướm DN200 thân thép

Là dòng van bướm khá đặc biệt với toàn thân được chế tạo từ chất liệu thép và không sử dụng gioăng từ vật liệu cao su mà gioăng làm kín chính bằng kim loại để tăng khả năng chịu nhiệt độ của van.

Van bướm thép DN200 thường được sử dụng trong các môi trường có nhiệt độ cao, áp lực lớn không kèm tính chất ăn mòn. Đây là dòng van chuyên dụng trong các hệ thống lò hơi, luyện kim, năng lượng, khí tham, hệ thống nhiệt điện…

Theo kiểu kết nối

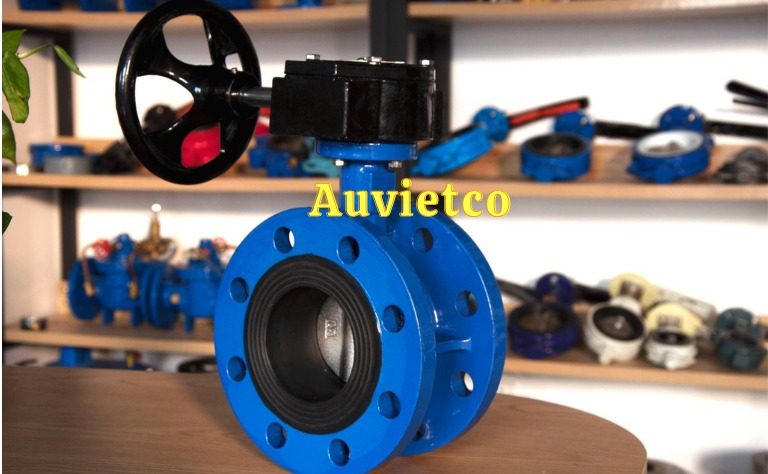

Van bướm mặt bích DN200

Là dòng van bướm được thiết kế 2 mặt bích 2 bên thân để kết nối hệ thống đường ống. Mặt bích được gia công theo tiêu chuẩn BS, JIS 10k, ANSI, DIN.

Kết nối mặt bích giúp mối nối chắc chắn, bền vững và chịu được áp lực lớn. Ngoài ra khi lắp đặt dòng van này thường được đệm thêm 1 miếng gioăng làm kín bằng cao su để tạo độ kín tuyệt đối, hạn chế rò rỉ lưu chất ra bên ngoài cũng như giúp van vận hành êm ái.

Van bướm mặt bích DN200 thường được chế tạo từ chất liệu gang, inox, thép. Dòng van này có cấu tạo dày hơn so với các dòng van bướm thông thường, chúng sử dụng nhiều vật liệu chế tạo hơn nên giá thành sản phẩm cũng cao hơn.

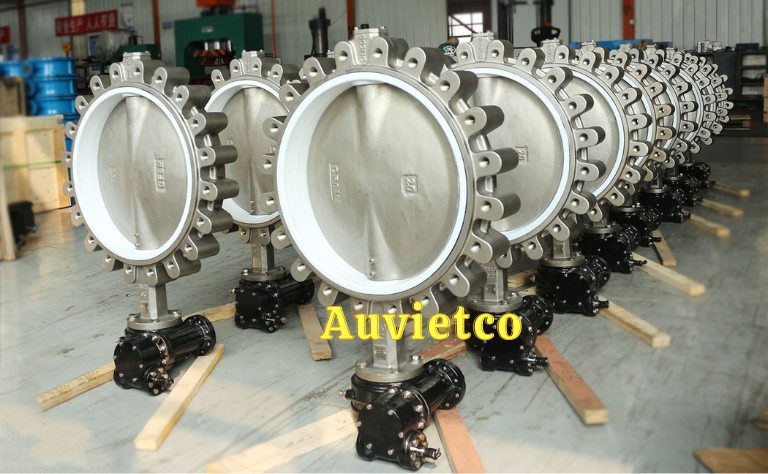

Van bướm DN200 kiểu lug

Là dòng van bướm được thiết kế các vấu ren ở thân van để kết nối với đường ống thông qua các bu lông. Thiết kế này giúp cho việc cố định van trên hệ thống đường ống được chắc chắn hơn.

Van bướm lug DN200 thường được chế tạo từ chất liệu kim loại nhưn gang, inox, thép. Dòng van này có trong lượng nặng hơn so với dạng Wafer cùng kích cỡ.

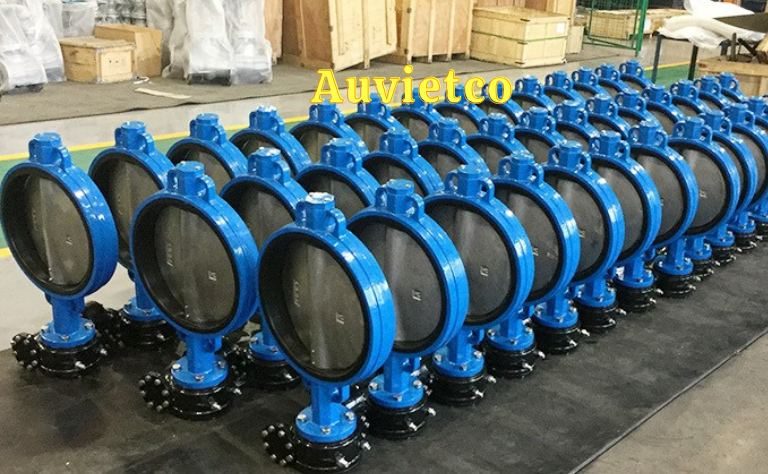

Van bướm DN200 kiểu Wafer

Là dòng van được thiết kế kết nối hệ thống dạng kẹp, chúng được thiết kế 4 lỗ tròn được chia đều trên đỉnh và dưới đuôi van. Các lỗ này có chức năng cố định van khi được kết nối hệ thống. Đây là kiểu kết nối phổ biến nhất của van bướm hiện nay, van có giá thành tương đối rẻ, chúng thường được sử dụng trong các hệ thống có áp lực không quá cao.

Đặc điểm nổi bật của van bướm DN200

Thiết kế nhỏ gọn và nhẹ

So với các loại van cổng cùng kích cỡ thì van bướm có diện tích nhỏ hơn, khiến dòng van này trở nên lý tưởng trong các ứng dụng có không gian hạn chế. Ngoài ra cấu trúc nhẹ giúp việc lắp đặt và bảo trì trở nên đơn giản hơn.

Hoạt động đơn giản

Van bướm là van vận hành ¼ nghĩa là chỉ cần ¼ vòng quay để mở đóng hay mở van, giúp dễ dàng vận hành van bằng tay hay bằng bộ truyền động.

Tính linh hoạt

Van được chế tạo từ nhiều loại vật liệu như gang, thép, inox, nhựa…đáp ứng nhu cầu của nhiều môi trường làm việc khác nhau.

Sử dụng rộng rãi trong nhiều hệ thống bao gồm xử lý nước, hệ thống HVAC, hệ thống hóa chất…

Khả năng lưu lượng cao

Sức cản dòng chảy tối thiểu với thiết kế hợp lý của thân van giúp giảm thiểu sức cản dòng chảy. Qua đó tạo ra khả năng lưu lượng cao.

Van bướm có thể xử lý dòng chảy có tốc độ cao mà không làm giảm áp suất đáng kể. Nên phù hợp với các hệ thống có tốc độ dòng chảy cao.

Hiệu quả về chi phí

Chi phí ban đầu thường rẻ hơn so với các loại van khác có cùng kích cỡ.

Thiết kế đơn giản với ít bộ phận chuyển động giúp giảm thiểu nhu cầu bảo trì.

Tích hợp dễ dàng

Van có thể vận hành tự động bằng điện và khí nén, nên dễ dàng tích hợp với các hệ thống điều khiển tự động để tự động hóa quá trình điều tiết dòng chảy.

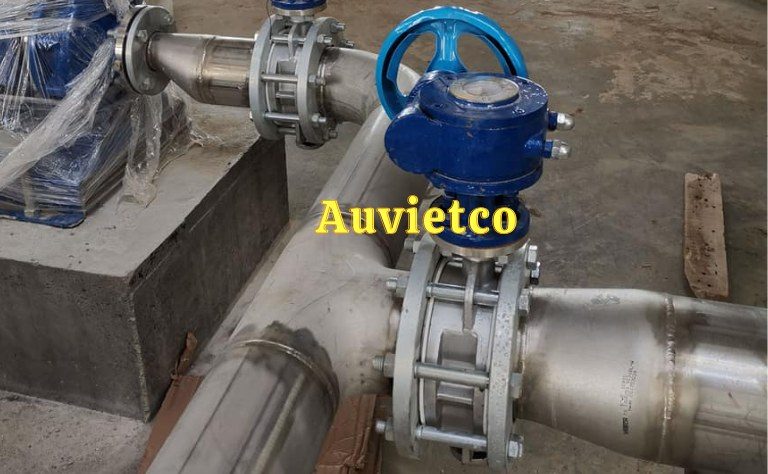

Ứng dụng thực tế van bướm DN200

Van bướm DN200 được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và đô thị hiện nay, bởi thiết kế nhỏ gọn, dễ vận hành và tiết kiệm chi phí. Một số ứng dụng tiêu biểu như:

Trong các hệ thống xử lý nước và nước thải

Van được sử dụng trọng các hệ thống phân phối nước để kiểm soát lưu lượng nước trong các đường ống chính và đường ống nhánh.

Trong xử lý nước thải van được sử dụng để điều chỉnh lưu lượng nước thải và bùn trong các nhà máy xử lý.

Trong các trạm bơm van được sử dụng để cô lập các máy bơm để bảo trì và kiểm soát lưu lượng nước.

Trong các hệ thống PCCC

Van bướm được sử dụng để kiểm soát lưu lượng nước hay khí trong các hệ thống PCCC.

Trong ngành công nghiệp dầu khí

Van được sử dụng trong các đường ống để kiểm soát dòng chảy của dầu thô, khí đốt hay các sản phẩm tinh chế.

Trong các nhà máy chế biến van được sử dụng để điều chỉnh dòng chảy của các loại chất lỏng và chất khí khác nhau trong các cơ sở lọc hóa dầu.

Trong ứng dụng hàng hải

Van được sử dụng để kiểm soát dòng chảy của nước biển, nhiên liệu hay các chất lỏng khác trên tàu.

Trong các nhà máy sản xuất

Van được sử dụng trong các hệ thống chế biến thực phẩm và đồ uống để điều chỉnh dòng chảy của thực phẩm và đồ uống.

Van được sử dụng trong sản xuất dược phẩm để cô lập thiết bị khi cần bảo dưỡng, sửa chữa hay kiểm soát dòng chất lỏng vô trùng

Trong các nhà máy hóa chất van được sử dụng để kiểm soát dòng chảy của hóa chất ăn mòn.…
